TS497B
Il s'agit d'un
générateur HF de la marine américaine de
fréquence 2 à 400 MHz modulable en AM. Un capot
protège la facade, L'ensemble extérieur a un peu
vécu, par contre la facade montre une faible utilisation sauf
pour le connecteur de sortie HF. Des cordons sont dans un
compartiment à l'arrière en connectiques BNC et N
à l'état neuf.

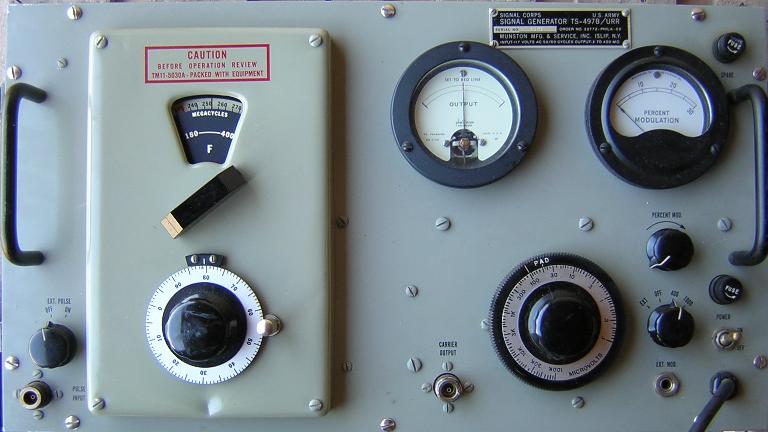

Facade
Détail sur la
plaque signalétique.

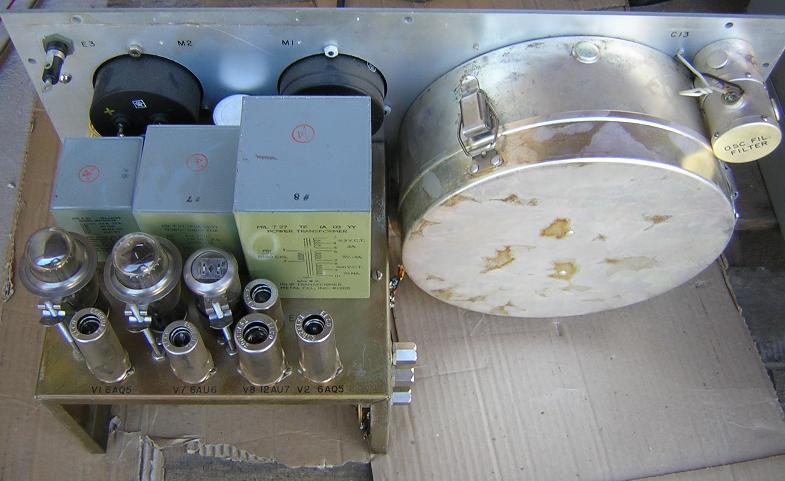

arrière ,
l'oscillateur est dans une double boite blindée en laiton
argenté.
arrière

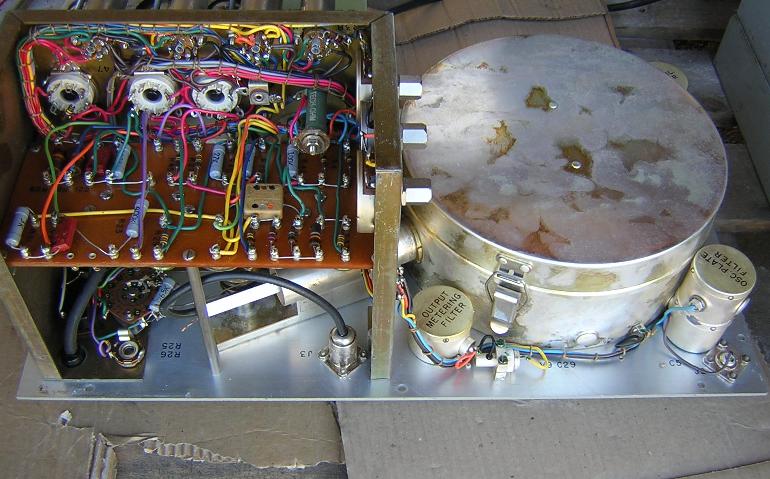

dessous
intérieur de
la boite oscillateur, on remarquera les filtrages pour la triode
oscillatrice et sortie galva. Les bobines sont montées sur un
barrillet.
détail du tube
oscillateur au centre du barrillet, monté au plus court du
CV

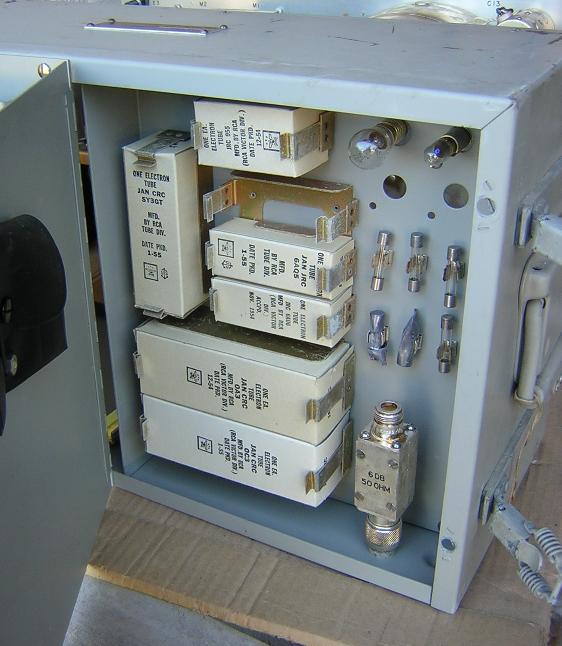

Le
coffret inclu un compartiment de pièces de rechange
sensibles.
Schéma
L'appareil est en
115v, pour l'instant il n'a pas été
essayé.
à
suivre
