SCR
608/628
Ensemble ER de
fréquence 27 à 37,9 MHz. Un émetteur à
gauche et 1 (scr628) ou 2 recepteurs (scr608) à droite
enfichable sur un support. Montés dans des chars, assuraient
aussi la fonction d'interphone entre les membres de
l'équipage.
Ce matériel a
été utilisé par la gendarmerie nationnale jusque
dans les années 1970 environ en station fixe (avec le BC 659A
ou Fr en mobile)
EMETTEUR BC684
vue de face

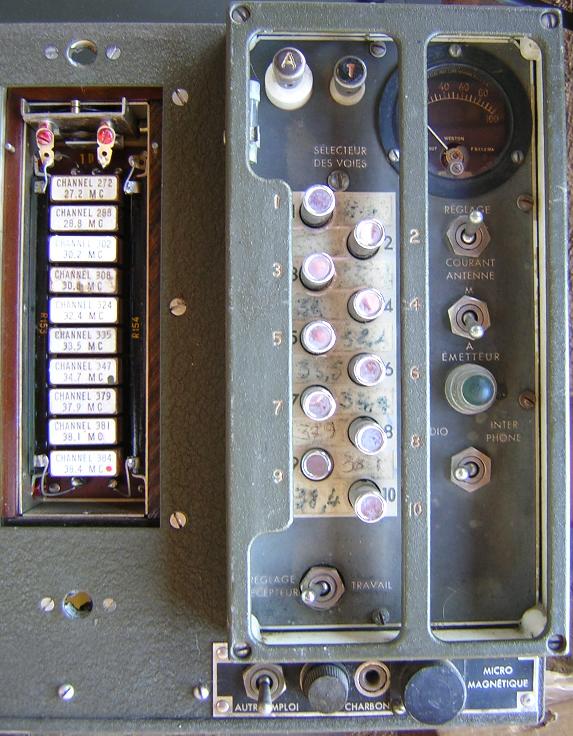

Détails sur la
partie droite de l'émetteur, à gauche la rangée
de quartz et à droite les commandes et le sélecteur de
canaux.

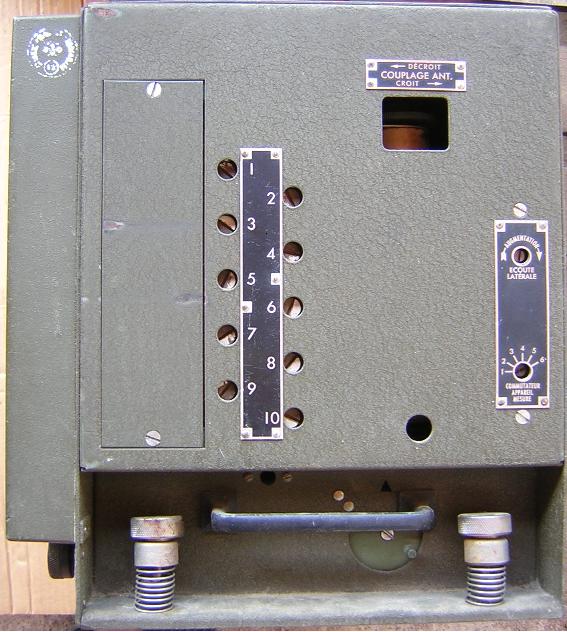

le coté
droit.
vue intérieur
dessus, sur la gauche la dynamotor , il existe des versions à
convertisseur statique évidement moins bruyant!

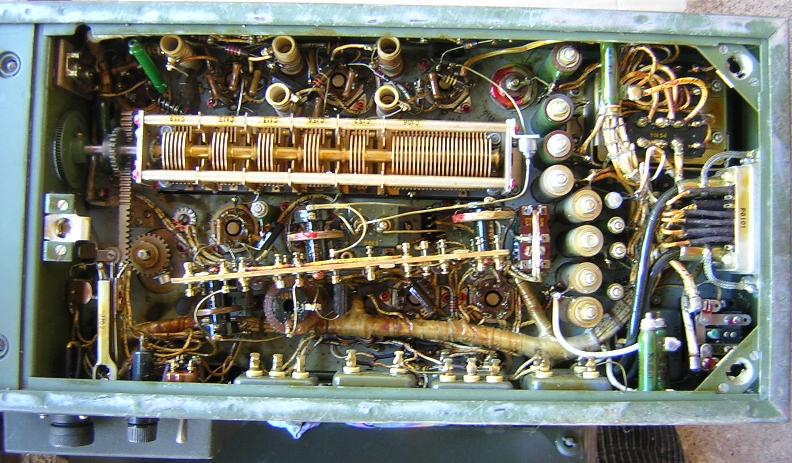

détail
intérieur vue de dessous
On utilise la
modulation FM à partir d'un oscillateur à
quartz.
Les quartz sont de
type FT241 marqués de 270 à 389, ce qui
correspond à la fréquence d'émission.
270 = 27.0 MHz
271 = 27.1 MHz
"
"
389 = 38.9 MHz
La fréquence
est assez basse car on utilise F/72 soit de 375 à 540
KHz
Détail sur le
tiroir à quartz (ici un tiroir de BC604 (SCR508/528), soit de
200 à 279 et donc 80 logements). Le rapport de
fréquence est différent soit 54, soit de 370 a 520 kHz.
certains quartz sont utilisables.... ex CH 4 donne CH 272
Le plan de
fréquence des canaux est compatible avec le BC520, BC659A et
BC659Fr
bientot, support et recepteurs
donc
pour des infos la-dessus:
à
suivre
