Un minimum d'appareils de mesures sont nécessaires pour savoir où l'on va dans nos circuits, vérifier ou dépanner.

Le premier appareil de mesure primordial est le multimètre.

Il peut être analogique ou numérique ou les 2. Aujourd'hui le plus courant est le numérique ( dont on en trouve à des prix incroyablement bas) L'analogique donne l'avantage d'une meilleure perception en cas de variation du paramètre à mesurer. Il existe des numériques avec un affichage "bargraph" complémentaire mais la résolution est faible mais donnera un temps de réaction assez rapide.

Certains modèles sont dit de table car ils nécessitent d'être connectés au secteur (avec des fois des possibilités d'accumulateurs intégrés)

Fonctions de base:

Mesure de tension, de courant pour le continu.

Mesure de tension, de courant (pas toujours) pour l'alternatif.

Mesure de résistance.

Fonctions complémentaires:

D'autres fonctions peuvent être incorporées sur l'appareil.

Mesure de résistance, fonction sonore de test de continuité qui permet de garder l'oeil sur les points en mesure.

Contrôle de jonction de semiconducteur. ( Test Diode)

Contrôle gain de transistor. ( hfe)

Mesure de températures.

Capacimètre.

Gammes automatiques. ( dans la fonction )

Fonction dB ( décibel)

Inductancemètre .

Fréquencemètre .



ATTENTION DANGER



Toujours vérifier comment sont branchés les cordons et positionné le commutateur avant de faire toucher les pointes de touches sur un circuit quelconque.

Après une mesure de courant notamment remettre immédiatement en voltmètre et croyez-moi c'est un oubli vite arrivé !!!

Respecter aussi les caractéristiques sur les fusibles sous peine de destructions. Faire attention que le calibre le plus fort en courant (borne a part) n'est pas protègé.

******

Modèles très peu cher (40-150F) assez petit et fabriqué en Chine. Certaines versions sont limitées à 600 V (avec marquage UL et plus épais) ce qui me paraît plus raisonnable vu la constitution interne. A préférer donc.

(de manière générale limiter leur emploi à de la basse tension < 250 V)

Pour un modèle de qualité regarder du côté de la marque FLUKE le plus ancien fabricant du marché.

(voir des exemples réels fin de page)

******

  ATTENTION CONSOMMATION EN PILES

La consommation est très très variable pour les numériques et l'usure des piles s'en ressent ( en général pile 9 V) . Pensez à ce paramètre lors de l'achat. La position ohmmètre faible gamme sera la plus gourmande. On oublie aussi facilement de les éteindre, certains sont munis d'une mise en veille automatique.

 Pour les modèles Chinois ci dessus: il peut ne pas y avoir d'indication d'usure de pile. Si la pile est < 8 V la changer impérativement sinon on s'expose à des erreurs de mesure importantes.

Nota : l'analogique n'a pas ce genre de problème. (sauf en ohmmètre)

CARACTERISTIQUES ELECTRIQUES EN MODE CONTINU

Résistance d'entrée:

Afin de minimiser l'erreur de mesure due au prélèvement de signal effectué il faudrait en idéal une résistance d'entrée infinie pour les mesures de tensions.

Quelques grandeurs pour les modèles analogiques (mécaniques) qui sont en fait un microampèremètre avec une résistance série en fonction de la gamme de mesure. Exemple 2000 Ohms/Volt ( ou 1000 , ceci pour des bas de gamme) donnera sur la gamme 3 V une résistance d'entrée de 3 * 2000 soit 6 KOhms ce qui est assez faible. Par contre sur une gamme 300 V nous aurons 600 KOhms. ( modèle dit ELECTRICIEN )

Un moyen de gamme sera de 20000 Ohms/V et un très bon 40000 Ohms/V ( modèle dit ELECTRONICIEN )

Quelques grandeurs pour les modèles numériques dont le signal prélevé ne sert pas directement à l'affichage. 1 MOhms constant quelque soit la gamme pour les bas de gamme et 10 MOhms pour les moyens. On s'aperçoit donc de leur avantage sur un circuit basse tension.

Pour les mesures de courant c'est l'inverse il faut une résistance d'entrée idéal de 0 pour ne pas introduire une tension d'erreur dans le circuit et donc modifier le courant. Pour un numérique la valeur en général sera de 0.2 V / la gamme de courant. (même si 0.2 V n'existe pas en gamme, elle existe en interne au niveau de la conversion analogique / numérique. Exemple 200 µA donnera 1 KOhms.

Erreurs de prise de mesures

Un moyen simple pour apprécier l'erreur est de faire le rapport entre la résistance équivalente du point du circuit à mesurer et celle de l'appareil. Exemple soit un pont diviseur constitué de 2 résistances de 100 KOhms, le point milieu sera donc de 50 KOhms. Si on utilise un voltmètre avec 1 MOhms on fera une erreur de 50 / 1000 soit 5 %. Si on utilise un voltmètre avec 100 KOhms sur une gamme 5 V ( 20000 Ohms/V) on fera une erreur de 50 / 100 soit 50 %. Conclusion: une mauvaise interprétation est vite possible !!!

Que faire ? soit prendre un meilleur appareil, soit en tenir compte dans le résultat (si erreur < 10 %) , soit (pour un analogique mécanique) augmenter la gamme de mesure ce qui augmentera le résistance d'entrée (ou l'inverse pour une mesure de courant( valable aussi pour les numériques)). Dans l'exemple ci dessus on peut prendre 50 V sans trop entrer dans l'erreur de linéarité.( mesure > 10 % de la gamme)

Nota: l'erreur de l'appareil n'est pas inclue.

Exemple de multimètres



Un bas de gamme à 3.99 euro en promo!

Tec hit ref: 730250 JP OUTILLAGE

Il s'agit du modèle évoqué plus haut. L'importateur est JP Outillage qui fait des promos et fourni dans les grandes surface et magasins de bricolage. La référence est 730250. En janv 2004 j'en ai trouvé en promo à 4 euro avec un marquage logo "Tec hit". J'en ai deja plusieurs avec des differences mais très similaires. Globalement pour 4 à 8 euro c'est en général bien suffisant et pour l'instant pas de défaillances, donc un très bon rapport qualite/prix. La présentation est légérement changée ainsi que le boitier. Au niveau des caracteristiques elles ont été revues à la baisse soit au max 300v continu et 300v alternatif pour la tension, pour le courant 2A continu max (bien que le circuit soit apparemment identique donc on peut afficher plus que 2 A)

Comme précisé plus haut, il n' y a pas de controle d'usure de la pile interne ce qui entraine une forte erreur de lecture si elle est < 8v. Pour palier à cela on peut vérifier sur une pile (que l'on suppose bonne) de 1.5v par ex. (un peu comme on fait en métrologie en comparant avec un étalon) . Accessoirement cela permet aussi de vérifier la linéarité en changeant de gamme (et en supposant que le diviseur d'entrée soit correct) L'appareil est donné pour 200h de fonctionnement avec une pile alcaline 9v. On n'a pas trop intérêt à l'oublier allumé ou en position ohmmètre. (un petit circuit simple pourrait faire une minuterie de par ex 5 mn au bout desquelles l'appareil s'éteindrait, pour ravoir l'alimentation on appuyerait sur un bouton poussoir) Les cordons de mesures ne sont pas extraordinaire. en remplacement voir chez www.selectronic sinon une marque de competition genre POMONA risque de vous couter 25 euro!

L'appareil inclu une fonction test de junction diode et de controle de hfe de transistor PNP et NPN

Photo ref: 730250

 ATTENTION: j'en ai ouvert un, refonte complète du circuit imprimé et passage en composants CMS. Je pense que certain choix de cablage risque d'ammener des pannes dont notemment la liaison entre la plaquette bornes d'entrées/pile vers le circuit principal que se fait pas un pontet de soudure. Ce genre de chose ne supporte pas de contraintes mecaniques d'ou un risque de cassure de soudure. Faire egalement attention avec le fer de ne pas abimer le pion qui recoit la vis (risque de pas pouvoir remettre le dos)

Donc en cas de pannes s'orienter vers les soudures!



TOURNEVIS TESTEUR

J'ai vu un tournevis testeur assez curieux et interressant utilisé par un technicien de la societe CROM. Je l'ai retrouvé dans le mensuel BESTOF Automne 99 de VPC de FARNELL en promotion au prix de 70F TTC environ. (code 500823) SELECTRONIC doit le proposer pour moins cher, de même un ancien collègue l'aurait vu dans un BHV à Paris.

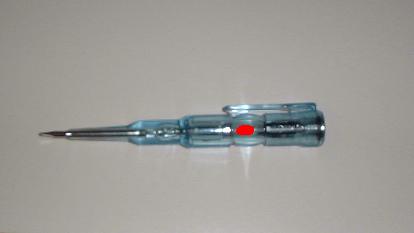

L'engin en photo



 Le point rouge est une LED qui s'allume + ou - et permet :

- de chercher une tension comme son homoloque ancien à lampe néon, mais plus sensible.

- de chercher ou vérifier un conducteur ou autre partie metallique sous tension par rayonnement.(sans contact)

- de tester une continuité facilement. (fusible, ampoule, cablage....)

- servir aussi à voir les fuites d'un four à micro-ondes ( pas essayé)

TESTEUR DE SEMICONDUCTEURS

Voici un petit appareil bien utile. Il permet le repérage et de savoir l'état d'un composant actif tel que diode,transistors bipolaire,mos,ujt,thyristor (sensible),triac (sensible),photo coupleur.... qui n'a pas des boites avec des compos en vrac ? aussi vous avez des boitiers avec EBC ou BCE ou ECB, cela repère aussi type P ou N (bon avec un ohmmetre on peut aussi y arriver mais la c'est tellement plus simple!) également en dépannage ca permet de savoir ou l'on en est exactement.



en attendant allez la PRO DETERMINATOR AS4002

CONSEILS DE MONTAGE:

La notice de montage est assez détaillée mais on pourrait rajouter:

Pour le montage positionner le support de test en ne soudant qu'une patte. mettre la carte en place et éventuellement incliner légèrement afin d'être dans l'axe de l'ouverture. Il peut y avoir un petit décalage ( ou comme la distance est grande , un défaut de centrage au montage ) et une fois soudé pour défaire c'est pas du gateau!!!. Egalement ce support est en 2 parties ce qui permet un remplacement de la partie d'usure. (c'est une bête barette de support de circuit intégré en techno "tulipe") Perso je l'ai fait assez ressortir donc les pattes ne sont même pas à couper.

L'afficheur peut toucher des composants, surtout le transistor et les condos des 74HC4052 , je pense mieux d'un peu les décoler et de les incliner un peu.

La barette de picots pour l'afficheur a un peu de mal à rentrer, vérifier que c'est bien dedans avant de souder.

J'ai egalement élevé la valeur de R15 pour réduire la conso. (470k max) Avec la valeur actuelle la conso est de 1 MA en permanence (backlight LCD éteint) J'ai pas encore regardé la fiche technique du microcontrolleur mais le pont R17/18 doit pouvoir aussi économiser les piles.

Le réglage de contraste est pointu, suivant la position initiale ca peut etre eteint ou tout noir.

à suivre
