Les produits
sont de conception et fabrication LENZ. L'idée de la "Loco
souris" est interressante pour garder en main la commande pour se
déplacer si neccessaire près de sa machine. (
évidemment que pour ce cas de figure le fil peut être
encore une gène ou insuffisant ( 2.50 m))

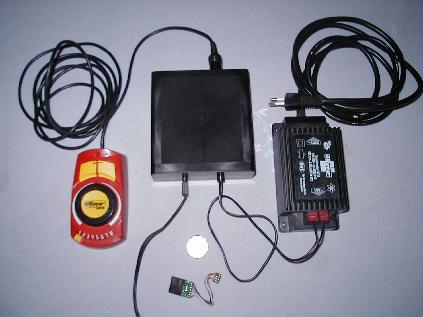

Le
matériel necessaire pour démarrer ...
Un
transformateur, un boitier centrale électronique, une souris
de commande et un décodeur pour locomotive.
REF 10718
Transformateur secteur.
REF 10751 Centrale
électronique.
REF 10750 "Loco
souris".
REF 10755 Adaptateur
multi souris.
REF 10741
Décodeur.
REF 10745
Décodeur a vitesse constante en fonction de la
charge.
En 2000 ROCO a
sorti un nouveau modèle
Détail
sur le décodeur pour locomotive. (pièce de 1F pour
l'échelle) Il commande le moteur, la lumière vers
l'avant, la lumière vers l'arrière.
REPERAGE DES
CONNECTIONS
(Dans le cas
d'un montage dans un engin non pré-équipé du
connecteur normalisé)
noir: Alimentation rail
1
rouge: Alimentation
rail 2
gris: Alimentation
moteur 1
marron ou orange:
Alimentation moteur 2
bleu: Retour commun
éclairage
blanc: Eclairage marche
avant
jaune: Eclairage marche
arrière
ATTENTION
DANGER POUR LA VIE DU DECODEUR
Toutes les
connections doivent être isolées de la prise de courant
rail 1 ou 2, c'est à dire qu'un commun au chassis sur une des
roues est à proscrire impérativement sous peine de
détériorations du décodeur.
Egalement un
court-circuit sur l'utilisation des lumières sera fatal au
transistor de commande concerné.
REPARATION D'UN
DECODEUR REF 10741
SCHEMA
Nota: les
repères ont été pris de manière
arbitraire et ne sont pas ceux du fabricant.
Le décodeur ne
commande pas les lumières marche avant ou
arrière:
Transistor Vmos ( Dmos
) HS (boitier SOT23)
Remplacement possible
par 2N7002 qui a un RDS de 5 Ohms, un peu élevé, mais
qui est acceptable pour un courant jusqu'à 0.125A.
Le décodeur ne
commande le moteur que dans un sens:
Transistor Vmos ( Dmos
) double P ou N HS (boitier SO8)
à suivre
