FEUX ARRIERES DE CONVOI

Voici un petit montage qui permet d'avoir un éclairage sauvegardé 15 minutes min à partir d'environ 3.5 V et jusqu'à 18 V. Il est compatible signal DCC.

Choix des LEDs: la référence HLMP-Q101 de Hewlett Packard est une LED miniature rouge, de 2*2 mm environ, d'un très bon rendement et d'un beau rouge. Sous un courant de 1 mA on obtient une lumière très vive.

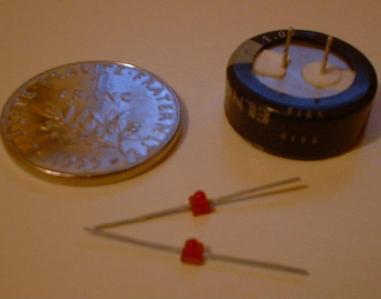

LEDs, pièce de 1 F et "super condensateur".

Schéma du montage

Un pont de diodes assure la bonne polarité quelque soit le sens de marche et également un bon fonctionnement pour les signaux alternatifs DCC. Le condensateur de 0.1µF est une protection contre les parasites rapides de surtensions. La sauvegarde 15 min est assurée par un "super condensateur" de 1 Farad. Une limitation de tension à 2.7 V environ assure une tension de charge finale pas trop élevée pour le condensateur. Le montage utilise un élément de référence de 3.3 V environ qui fixe le potentiel de sortie d'un transistor monté en suiveur. L'inconvénient de ce cette valeur basse de tension pour une diode Zener est d'avoir de mauvaises performances. Aussi 2 diodes LEDs (3 mm rouge courante ) remplacent cette diode Zener. La limitation du courant de charge est assurée par une résistance de 47 Ohms. La limitation du courant dans la LED est faite par une résistance de 1 KOhms et est prise directement en sortie du transistor. De la sorte, à la mise sous tension on obtient immédiatement 2.7 V et la LED s'allume donc normalement pendant que se charge le condensateur. En théorie pour une charge de 0 à 2 V ( alimentation continue ou DCC ) le temps sera de 47 secondes...environ (T=RC soit 47*1) . Lorsque la LED ne s'allume plus, le condensateur garde sa charge. Par exemple, au bout de 2 à 3 jours, la tension résiduelle était d'environ 1.2 V, donc à la remise en route la charge initiale n'est pas nulle.

La commande de 2 LEDs en parallèle peut poser des problèmes, il est donc préférable d'avoir une résistance par LED.

Variantes:

Si l'alimentation est permanente, à n'importe quel endroit du réseau, le "super condensateur" peut-être remplacé par un 1000 µF qui gommera que les imperfections de prise de contact.

Alimentation "rectangulaire", à petite vitesse le temps de charge sera rallongé. Si on veut le diminuer il suffira de mettre un RC de 47 Ohms et 47 à 100 µF en sortie du pont de diodes.

Composants spécifiques:

Condensateur 1 Farad ELNA code FARNELL 106-837 ( par 1) prix 50 F.

nota:

MEGAMOS propose le même genre en Panasonic pour 12 F !!! mais les conditions de vente sont plus dures ( 200 F min, port 48 F je m'en suis procuré 5 , ils sont physiquement rigoureusement identiques )

RADIOSPARES propose maintenant le Panasonic (code 107-690 prix 48F)

LED HLMP-Q101 Hewlett-Packard code FARNELL 322-040 (par 5) prix 4 F l'unité.

(d'autres modèles sont possibles, j'essaierai d'en avoir d'autres)

Chez FARNELL on rajoute 24 F de port à chaque commande. Les piles boutons miniatures sont intéressantes, pensez y, mais on trouvera toujours quelque chose d'autre pour amortir ce port. Voir aussi le tournevis testeur code 500823.

AVIS

Pour faciliter la vie de certain, est à l'étude un kit composants à un prix intéressant.

Merci de me le faire savoir

à suivre
