TV LCD
IISONIC 32 pouces
II3210SH-HE
CARTE
ALIMENTATION
RDTL3200PS 2005-08-23
Autre
label: P/N PVDK3200 S/N 05104282
ATTENTION!! ATTENTION!! ATTENTION!!:
1 -
cartes RDTL3200PS, RDTL-3700PS, RDTL4200PS similaire mais pas
même inplantation et repères composants.
2 -
Sur RDTL3200PS risques de panne sur circuit d'entrée PFC soit
fusible, transistor VMOS PFC, CI controlleur PFC à changer.
Cause résistance 1M couche métal 1% 1/8w R813,
précaution: R813, R814, R815 équilibrée soit
(470k+47k) * 3 ou 470k, 470k+150k, 470k. La valeur totale
théorique est 1570k.
R803,
R804 (couche carbone 5% 1/4w) serait également mieux en 680k
et 470K. La valeur totale théorique est 1150k (détails
à venir)
!ATTENTION PIECES
NUES SOUS SECTEUR!
Transfo d'isolement
impératif!!!!
carte
dessus (photo X )

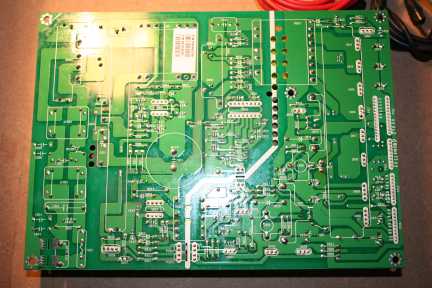

carte
dessous (photo X )
L'alimentation est une RDTL3200PS 2005-08-23
Autre
label: P/N PVDK3200 S/N 05104282
Panne
d'origine:
La
sortie ST5V (alim standby 5v) fait 3,4v. Le voyant de veille reste au
rouge, le TV ne démarre pas.
Remède:
Remplacer C849 et C850 (100uF 10V) par 100 ou 220 uF
16V type "low ESR" 105°C
Merci de me remonter les problèmes de
votre carte
M'ECRIRE
CAS
SIMILAIRE SUR:
II4210SH-HE
La carte alim est
différente ref:
RDTL 4200PS
POWERVALLEY INC
Les condensateurs
étaient des 47uF.... (à vérifier l'implantation
est assez différente et donc les repères ne sont pas
identiques)
A VENIR Photos
à suivre
