TV LCD
H&B HL-3200V
L'appareil semble fonctionner mais le rétro
éclairage clignote à 0,5 seconde.
ALIMENTATION PV -LT10032HA (LG)
La
tension de PFC semble faible ( 345 v) et en testant au transfo
variable en montant très légèrement la tension
secteur cela fonctionne correctement. Egalement l'inverter est
alimenté en 24v et la tension est plutot 22v. Pas de
schéma mais le circuit PFC est à base d'un IP3002b.
(marque Interpion qui n'existe plus....mais on trouve facilement la
fiche technique)

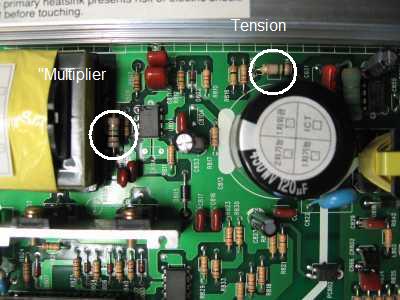

La
résistance de tête de la regulation tension est une 1
MOhm 1/4 w ainsi que pour le circuit "multiplier"
Le
circuit semble fonctionner (hachage) mais entrée "multiplier"
= 0 et régulation tension 2 v au lieu de 2,25v. La resistance
de 1 MOhm du diviseur de tension "multiplier" est
coupée.
Une
résistance à couche de carbone est donnée pour
200 ou 250v et la c'est +.... (déja vu sur circuit de
démarrage) il faut soit prendre 2 résistances en
série, soit passer en 1/2w qui doit être à 350v
(et encore....)
A suivre
Help
HB HL-3200V
à
suivre
