PLASMA TV

English version soon.....

PANASONIC TH42-PX600E

CHASSIS GP9xx?

Le TV fonctionne de manière aléatoire. Secteur branché, marche/arrêt en façade fait entendre un bruit de relais sur alimentation. Le voyant de veille s'allume ou s'éteint plutot peu de temps.

La carte alim est testée seule. Pin 10 et 13 et 10 et 17 reliées, les tensions d'alim sont correctes.

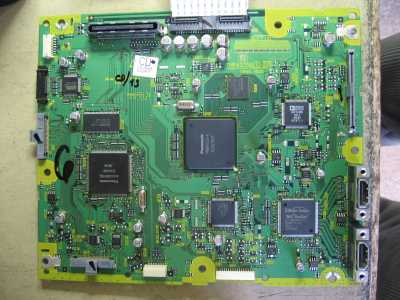

Après investigations, il apparait sur la carte DG (TNPA3756) que le uP s'alimente de manière aléatoire.

Il est trouvé PA1101 , donné pour un fusible, qui semble ouvert. C'est remplacé par une résistance de 2,2 ohms 1/4 w.

Le TV fonctionne alors correctement.....

Pour s'aider il faut absolument avoir de la doc technique.

On arrive à trouver quasiment tout sur le net, schémas, training maintenance....

carte DG, en 1 de IC1111 on a 4,5v environ. Cela suit l'établissement du 5V STBY. (STBY5V)Le uP (MICOM) est alimenté en 1,5v et 3,3v. IC1111 est le régulateur 3,3v qui est validé par la tension 1,5v. Il génère aussi le signal de reset du uP (MCU_RST)

à suivre
