REPARATIONS

TV LCD

BLUESKY BS2606PR

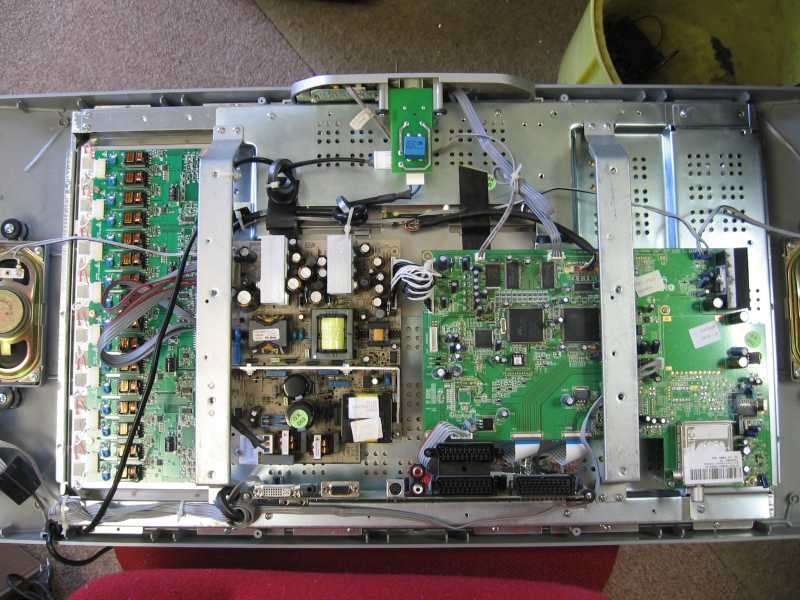

Chassis vue arrière

CARTE ALIMENTATION

est de la marque PROFILO-TELRA ref 05TA071C ( http://www.profilo-telra.com )

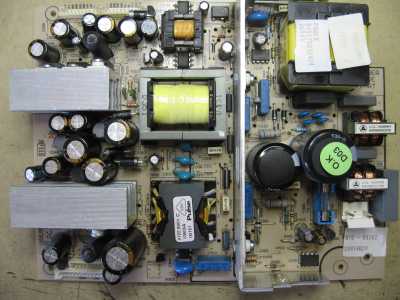

carte dessus

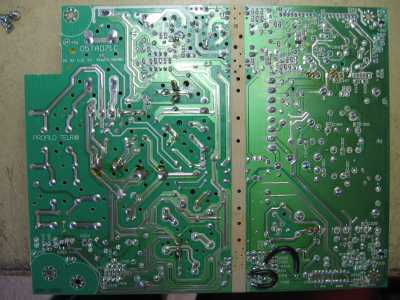

carte dessous

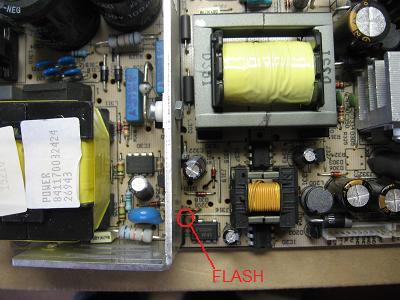

L'alim STBY 5v a eu un pb (flash)

On peut trouver en angleterre un kit de réparation:

Source 1

http://www.ohmsupplies.co.uk/epages/ohmsupplies_co_uk.sf/en_GB/?ObjectPath=/Shops/ohmsupplies.co.uk/Products/KIT02

Source 2

http://www.andyselectronicstuff.co.uk/lcd_board_repair_kits.html

Il est demandé de vérifier le primaire de TR20 (environ 2,7 mH et 4 ohms)

Il y a aussi un forfait réparation:

Source 1

http://www.ohmsupplies.co.uk/epages/ohmsupplies_co_uk.sf/en_GB/?ObjectPath=/Shops/ohmsupplies.co.uk/Products/PSU16

Source 2

http://www.andyselectronicstuff.co.uk/profilo_telra_power_supply_board_repair_service.html

Le transfo TR 20 fait bien 4 Ohms, son inductance n'est pas vérifiée car pas d'appareil sous la main...

(Pour la mesure tenir compte des fils et pointes de touche du multimètre, court-circuiter fermement et retrancher la valeur pour la mesure ensuite)

Si le transfo sur le primaire est inférieur à 4 Ohms il faut le remplacer ou le rebobiner.

rebobiner:

Le circuit de commande 5v STBY est un FSD200 de Fairchild. En 2006 la ref est devenue FSD200B, en mars 2008 annonce dernière commande pour aout/septembre 2008... le produit est obsolète.

Un FSD200 de cdé, inspection, nettoyage et remplacment du strapp par un fil souple isolement 600v directement sous la carte car je trouve les isolements un peu léger. Remplacement du fusible de 3,15 A temporisée. Une ampoule de 60w en série dans le secteur et essai. (j'ai d'abord commencé en 110v) Ok, le 5v STBY fonctionne.

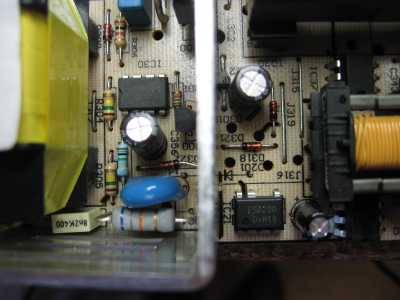

Avant de remettre en place dans le TV, la diode de recupération en boitier verre a un coté éclaté, elle est remplacée par une UF4007 récupèrée sur une épave de magnétoscope. Dans le TV c'est ok.....

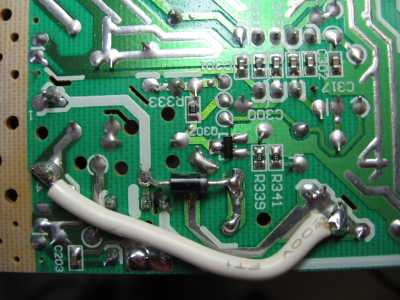

D201 ET J316 retirés et montés en dessous.

J316 remplacé par un fil direct isolement 600v. Le bout de piste du circuit imprimé pourrait être

aussi éliminé par précaution.

Help BS2606PR

à suivre

Retour TV LCD
