BC 620
Pour l'instant je ne
vais écrire que sur les Quartz de ces postes car je n'ai pas
ce poste. Par contre j'ai des quartz. Ils sont de type FT243 marqués de 0 à 79, ce qui
correspond à la fréquence de reception.
Ex FT243 fabrication
française LAMELEC
0 = 20.0 MHz
1 = 20.1 MHz
"
"
79 = 27.9 MHz
formule de
calcul
FR= (F Xtal *3) +
2.88MHz(IF)
ex CH 1: (5,740*3) +
2.88 = 20.1 MHz
Ce sont peut
être les quartz les plus faciles à trouver.

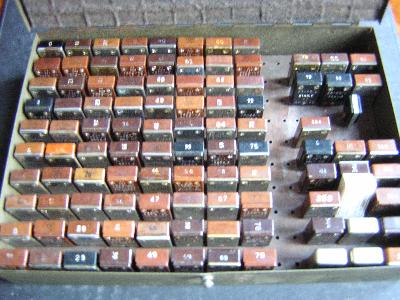

Boite BX40 (80 quartz
à gauche mais boite plus grande(120 cases), boite
achetée vers 1969, il se pourrait que ce soit une boite pour
BC659 (27-38.9 MHz soit 120 canaux))

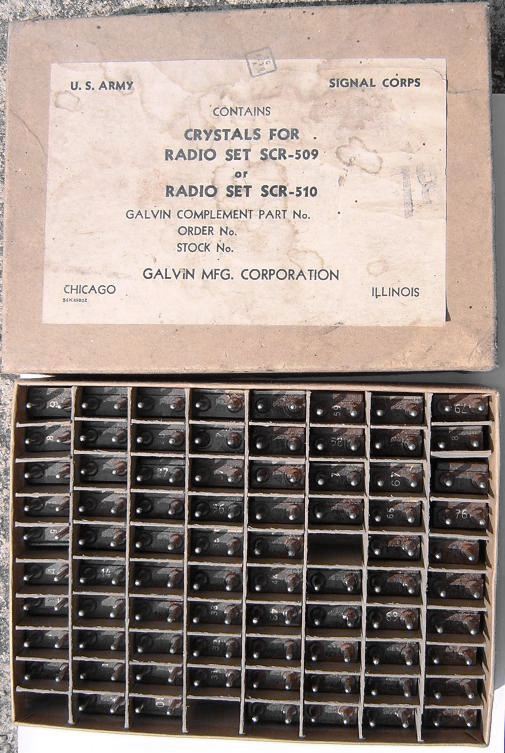

Boite en carton (80
quartz, en accessoire dans la caisse de transport d'un BC 620 ) on
notera que les quartz sont mélangés en fabricants et
boiters (plaque métal ou pas) mais qu'il y un code commun
à tous sur le coté.

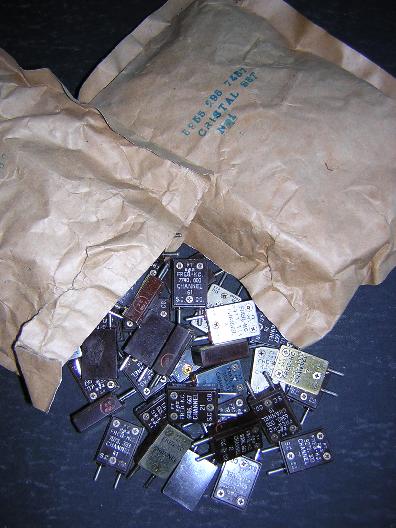

Pochette en papier
fort doublé feuille alu intérieur (80 quartz,
trouvé en avril 2004). La référence est 5955 295
7457 CRISTAL SET N=1 . A priori cela pourrait être une pochette
marquage armée francaise dans la mesure ou ces quartz sont
repris des modèles originaux américains (avec des dates
de 1944 ou plus récentes d'une dizaine d'années de
différentes marques mais un sac contenait une série
complète marquée "VOIE x" et fabricant LAMELEC semblant
neuve. Pour les originaux, un sac avait des quartz semblant avoir
été re-tropicalisé (vernis neuf)
Le pas des quartz est
donc de 33.333 KHz pour obtenir un pas de 100 KHz sur le
poste.
donc
pour des infos la-dessus:
Merci
de me le faire savoir
à
suivre
