 Cet appareil a du être présenté en 1992. Modèle R3265 version 8 Ghz. R3271 version 26.5GHz le connecteur de facade permet de travailler en SMA 26.5GHz ou en N.

Un risque potentiel de panne existe sur la carte alimentation générale qui est assez importante en taille. Des chimiques peuvent légèrement fuir. Ceci peut entrainer un défaut d'isolement dans le circuit imprimé qui peut mettre la carte en sécurité du fait d'une surcharge de consommation. L'appareil ne fonctionnera plus. Il est important de bien nettoyer la carte et de gratter correctement l'isolant carbonisé. Il est possible de provisoirement réutiliser le condensateur fautif après avoir vérifier sa valeur et ESR si ok. Il est fortement recommandé de remplacer au minimum ceux qui peuvent avoir une trace de coulure (généralement repèrable par un peu de poussieres collées au pied), choisr un modèle low ESR, de bonne qualité et la meilleure tenue en température.

Emplacement

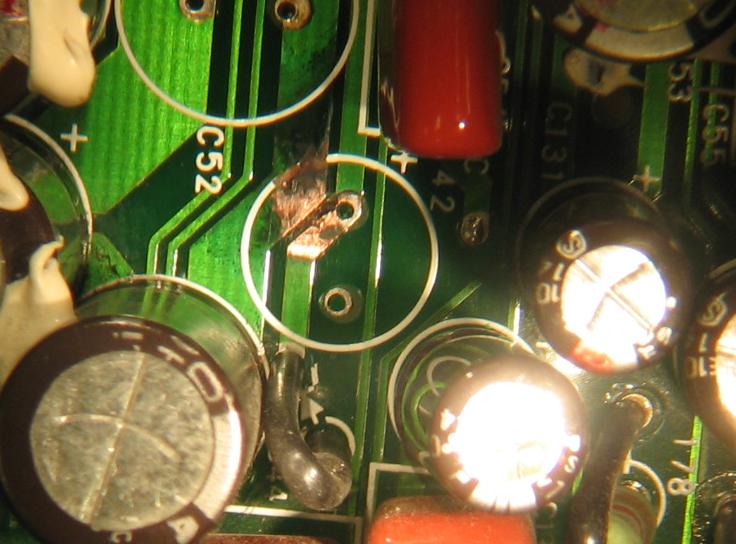

Sous C142



Après nettoyage au solvant pour circuit imprimé

Dans cet état on mesure moins de 90 Ohms à l'ohmètre en isolement entre les 2 pistes.

Apres un grattage plus poussé > à 1 MOhm



Si l'idée de remplacer l'alimentation par autre chose voici la liste des tensions:

-15v 2.6A

+5.2v CH1 2.3A

+5.2v CH2 3.8A

+12v 1A

+15v 3.2A

+20v 0.4A

+24v 1A

+34v 0.4A

également une synchro secteur (pas impératif normalement, pour mode de balayage) et une sortie pour le ventilateur.

L'alimentation est également très plate soit environ 50 à 60mm de hauteur.

Liste des condensateurs (sous réserve d'erreur):

Valeur

Tension

Repère C

22

50

13

22

25

77

22

25

29

22

25

27

47

50

78

Low ESR impératif + 105°C

120

50

132

180

50

14

180

25

113

180

25

96

270

63

53

330

35

146

330

35

42

330

25

142

330

50

126

330

50

122

330

50

121

470

25

24

470

25

26

470

10

71

470

25

92

470

25

93

470

25

105

470

25

106

470

25

60

470

25

63

470

25

97

470

25

30

820

25

114

820

25

98

1000

25

21

1000

25

26

1000

25

16

1000

25

97

1000

25

51

1000

10

44

1000

10

80

2200

10

56

3300

10

37

3300

10

38

3300

10

68

3300

10

67

à suivre
