REPARATION TV LCD JVC LT-26C31
REPARATIONS
Copyright A.Mionnet
Reproduction interdite sans autorisation (création 08/02/2008,
maj 17/02/2008 )
TV LCD
JVC
LT-26C31
L'appareil ne fonctionne plus
correctement.
Premiere mise sous tension, affiche des menus qui
semblent instable verticalement. Moyen d'avoir du son et video sur
prise Peritel. L'image est blanche avec de lignes verticales de
largeur variable. ce qui correspondrait a une image video
reçue....
Démontage de l'arrière, les tensions
semblent correctes sur la carte alimentation.
L'affichage des menus ne saute plus mais legerement
tremblotante verticalement. Plus d'image video recue mais toujours ok
en son et sur peritel.
Démontage de la carte "main board" assez
chargée en composants recto et verso.
Je
remarque IC4103 , monté sur support, qui l 'air d'avoir une
déformation. (relevage d'un cote, soudure maintien armature
metallique pas nette et fissuree, pins avec des soudures fissurees (2
d'un coté et 6 de l'autre....)
Remise en etat support par rapport au circuit
imprimé.
Remontage et essai. Cela a l'air mieux et une image
apparait.

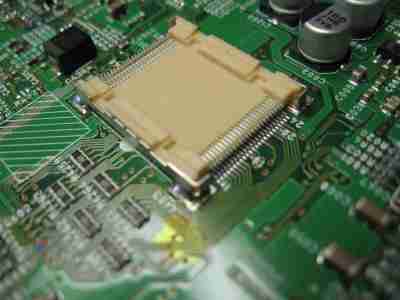

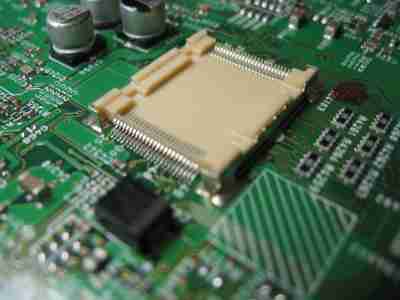

Détails sur IC4103, les photos sont
ratées...
Curieux.... il y a aussi une tache de feutre rouge
sur la carte près du défaut principal de
soudure.
Help
JVC LT 26C31
à
suivre
